Bewegung und Beanspruchung berechnen

Bewegung und Beanspruchung berechnen gehört zu Abschnitt 1.7 des Rahmenplans, der in der HQ-Prüfung am häufigsten vorkommt. Es geht um Geschwindigkeit, Bremsweg, Überholvorgänge, Zugspannung und Flächenpressung.

Die Formeln sind einfach. Fehler entstehen meist bei den Einheiten. Auf dieser Seite rechnest du mit Beispielen durch, die den Aufgaben in den Prüfungen ähneln.

📘 Auf einen Blick

Merkmal	Information
Prüfungsteil	Handlungsspezifische Qualifikation (HQ)
Handlungsbereich	Fuhrparktechnik und Fuhrparkmanagement
Qualifikationsschwerpunkt	Fuhrparktechnik
Thema	Mechanische Beanspruchung und Bewegungsabläufe berechnen (Rahmenplan 1.7.3)
Prüfungsrelevanz	⭐⭐⭐⭐⭐ Sehr hoch
Datengrundlage	DIHK-Rahmenplan und Auswertung der HQ-Prüfungen 2013 bis 2026
Art der Prüfung	Rechenaufgaben zu Bremsweg, Überholvorgang, Zug und Flächenpressung
Lernziel laut Rahmenplan	Mechanische Beanspruchung und Bewegungsabläufe berechnen
Empfohlene Lernpriorität	Sehr hoch
Vertiefung	Lernmodul in der KVM-Akademie (nach Veröffentlichung verfügbar)

Warum sind diese Berechnungen wichtig?

Der Meister muss einschätzen, ob ein Überholvorgang möglich ist, wie lang der Anhalteweg ist und wie stark ein Zurrmittel belastet wird. Solche Entscheidungen beruhen auf Rechnungen, nicht auf Gefühl.

In der Prüfung zeigen die Aufgaben, ob du Aufgaben strukturiert löst: Werte herausziehen, Einheiten angleichen, Formel wählen, rechnen, Ergebnis prüfen.

Einordnung innerhalb des Rahmenlehrplans

Handlungsspezifische Qualifikation
└── Fuhrparktechnik und Fuhrparkmanagement
    └── 1 Fuhrparktechnik
        └── 1.7 Naturwissenschaftliche und technische Grundlagen
            ├── 1.7.1 Naturwissenschaftliche und technische Gesetzmäßigkeiten
            ├── 1.7.2 Energieformen
            ├── 1.7.3 Mechanische Beanspruchung und Bewegungsabläufe berechnen
            ├── 1.7.4 Statistische Verfahren
            ├── 1.7.5 Vektorgeometrie
            └── 1.7.6 Reibung

Diese Seite deckt 1.7.3 ab. Die Kräfte und die Reibung folgen auf einer eigenen Seite.

Prüfungsrelevanz

⭐⭐⭐⭐⭐ Sehr hohe Prüfungsrelevanz

Der Abschnitt 1.7 wurde in 13 der 23 Prüfungsteile mit Nummernverweis vermerkt und in allen 12 Situationsaufgaben 1. Die Unterpunkte wurden dabei nicht einzeln ausgewertet. Rechenaufgaben aus Abschnitt 1.7 gehören zum festen Bestand der Situationsaufgaben im Fuhrparkteil.

Aufgaben zu diesem Thema verlangen zum Beispiel,

den Anhalteweg aus Reaktionsweg und Bremsweg zu berechnen,
Zeit und Strecke eines Überholvorgangs zu bestimmen,
Zugspannungen und Flächenpressung zu berechnen,
Ergebnisse zu bewerten und Folgerungen zu ziehen.

Zur Prüfungsanalyse HQ

Was lernst du auf dieser Seite?

Nach dem Lesen dieser Seite kannst du:

Geschwindigkeiten umrechnen und Gleichungen der gleichförmigen Bewegung anwenden,
Reaktionsweg, Bremsweg und Anhalteweg berechnen,
einen Überholvorgang aus Relativgeschwindigkeit berechnen,
Zugspannung und Flächenpressung bestimmen,
Rechenwege sauber aufschreiben.

Bewegung und Beanspruchung berechnen: die Grundlagen

Alle Rechnungen beginnen mit den Einheiten. Rechne km/h in m/s um, indem du durch 3,6 teilst. 72 km/h sind 20 m/s. Umgekehrt multiplizierst du mit 3,6.

Größe	Formel
gleichförmige Bewegung	s = v · t
gleichmäßig beschleunigte Bewegung	v = a · t
Weg beim Bremsen bis zum Stillstand	s = v² : (2 · a)

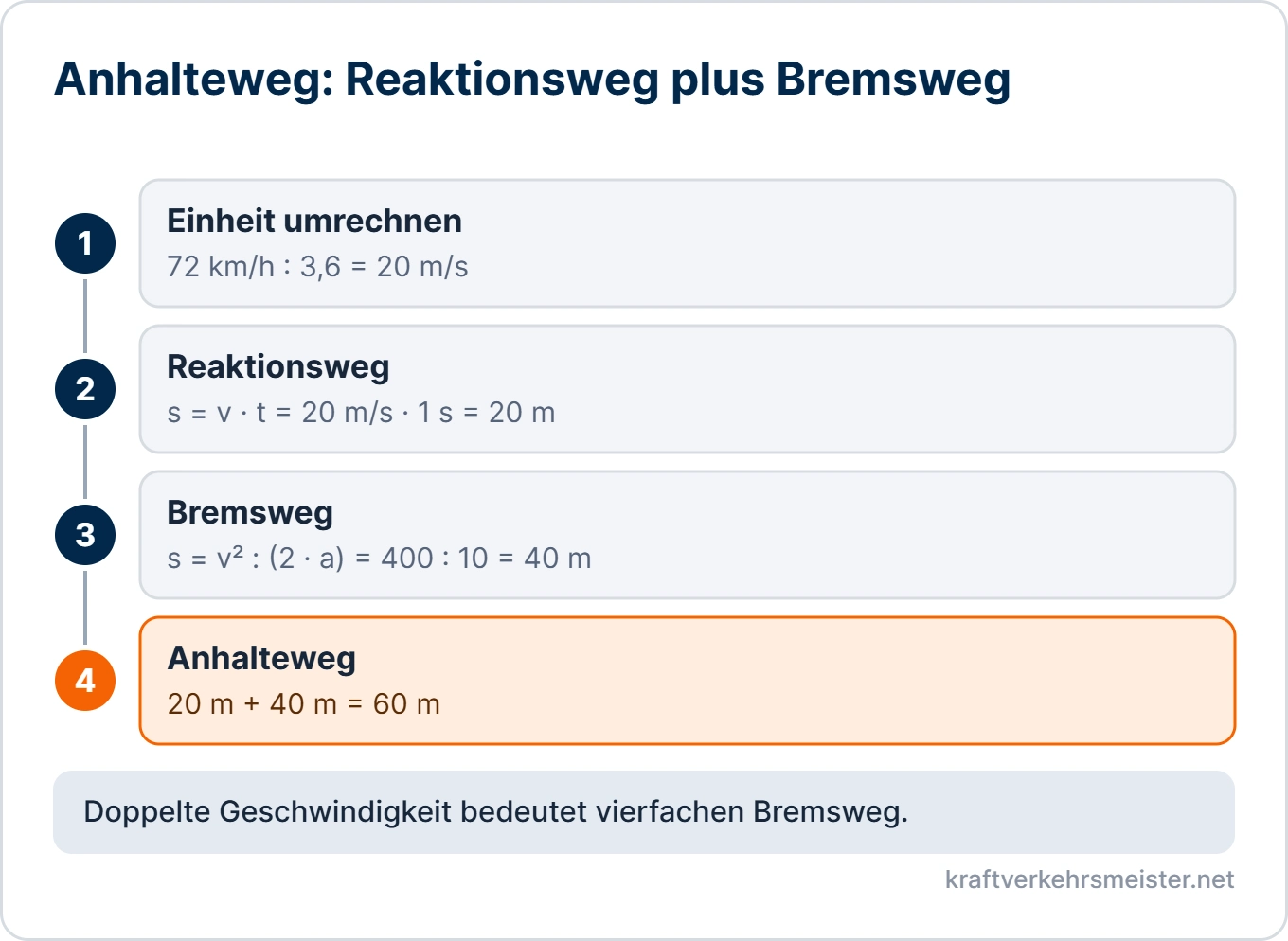

Anhalteweg

Der Anhalteweg besteht aus zwei Teilen.

Reaktionsweg: Die Strecke, die das Fahrzeug während der Reaktionszeit zurücklegt. s = v · t.
Bremsweg: Die Strecke vom Beginn des Bremsens bis zum Stillstand. s = v² : (2 · a).

Beispiel: Ein Lkw fährt 72 km/h, die Reaktionszeit beträgt 1 s, die Bremsverzögerung 5 m/s².

v = 72 : 3,6 = 20 m/s
Reaktionsweg = 20 m/s · 1 s = 20 m
Bremsweg = (20 m/s)² : (2 · 5 m/s²) = 400 : 10 = 40 m
Anhalteweg = 20 m + 40 m = 60 m

Der Bremsweg wächst mit dem Quadrat der Geschwindigkeit. Doppelte Geschwindigkeit bedeutet vierfachen Bremsweg.

Überholvorgang

Beim Überholen zählt der Unterschied der Geschwindigkeiten. Der Überholer legt die Strecke relativ zum Überholten zurück.

Beispiel: Ein Lkw mit 80 km/h überholt einen Lkw mit 60 km/h. Beide sind 18 m lang. Vor und nach dem Überholen werden je 20 m Abstand gehalten.

Relativgeschwindigkeit = 80 km/h − 60 km/h = 20 km/h = 5,56 m/s
Relativer Weg = 18 m + 18 m + 20 m + 20 m = 76 m
Zeit = 76 m : 5,56 m/s = 13,7 s
Weg des Überholers = 22,2 m/s · 13,7 s = rund 304 m

Die Strecke, die der Überholer fährt, bestimmt, ob der Überholvorgang bei Gegenverkehr möglich ist.

Zug und Flächenpressung

Die mechanische Beanspruchung beschreibt, wie stark ein Bauteil belastet wird.

Zugspannung σ = F : A

Flächenpressung p = F : A

Dabei ist F die Kraft in Newton und A die Fläche. Mit A in mm² ergibt sich die Spannung in N/mm².

Zug: Eine Zurrkette wird mit 20 000 N belastet, ihr Querschnitt beträgt 200 mm². σ = 20 000 N : 200 mm² = 100 N/mm².
Flächenpressung: Eine Ladung von 5 000 kg liegt auf einer Antirutschmatte mit 0,5 m² Fläche. Die Gewichtskraft beträgt 5 000 kg · 9,81 m/s² = 49 050 N. p = 49 050 N : 0,5 m² = 98 100 N/m², also rund 98 kPa.

Eine kleinere Fläche erhöht die Pressung. Deshalb braucht Ladung mit kleiner Auflage breite Unterlagen.

Typische Fehler

km/h nicht umgerechnet: Mit 72 statt 20 gerechnet.
Reaktionsweg vergessen: Nur der Bremsweg wird als Anhalteweg angegeben.
Quadrat übersehen: Der Bremsweg wird proportional zur Geschwindigkeit berechnet.
Relativweg falsch: Fahrzeuglängen und Abstände fehlen im Überholweg.
Flächeneinheit gemischt: mm² und m² werden vermischt.

Praxisbeispiel

Ein Disponent fragt, ob ein Fahrer auf einer Landstraße einen langsamen Lkw überholen darf. Es gibt 400 m freie Sicht.

Berechnung: Mit den Werten des Beispiels braucht der Überholer rund 304 m.
Beurteilung: Ein Gegenfahrzeug mit 80 km/h legt in 13,7 s ebenfalls rund 304 m zurück. Zusammen sind das etwa 608 m und damit mehr als die 400 m Sicht.
Entscheidung: Der Meister unterweist die Fahrer, in solchen Fällen nicht zu überholen.
Dokumentation: Die Rechnung dient als Beispiel in der Fahrerunterweisung.

Typische Prüfungsfragen

In den IHK-Prüfungen können beispielsweise folgende Anforderungen auftreten:

Berechnen Sie Reaktionsweg, Bremsweg und Anhalteweg für eine gegebene Geschwindigkeit.
Ermitteln Sie Zeit und Strecke eines Überholvorgangs.
Berechnen Sie die Zugspannung in einem Zurrmittel.
Bestimmen Sie die Flächenpressung einer Ladung auf einer Matte.
Beurteilen Sie, wie sich eine höhere Geschwindigkeit auf den Bremsweg auswirkt.

Fazit

Bewegung und Beanspruchung lassen sich mit wenigen Formeln berechnen. Erst Einheiten angleichen, dann rechnen und das Ergebnis prüfen.

Für die Prüfung solltest du Anhalteweg, Überholvorgang, Zugspannung und Flächenpressung sicher berechnen und bewerten können.
