Energieformen im Betrieb

Energieformen im Betrieb bilden den zweiten Qualifikationsinhalt im Prüfungsbereich Berücksichtigung naturwissenschaftlicher und technischer Gesetzmäßigkeiten (NTG). Es geht darum, welche Energie in einem Betrieb eingesetzt wird, wie sie umgewandelt wird und wie viel davon am Ende nutzbar ist.

Für Industriemeister ist das Alltag. Jede Maschine, jede Heizung und jede Beleuchtung braucht Energie, und jede Energieumwandlung hat Verluste. Wer diese Zusammenhänge versteht, kann Energiekosten beurteilen, Einsparungen begründen und neue Techniken einordnen.

📘 Auf einen Blick

Merkmal	Information
Prüfungsteil	Fachrichtungsübergreifende Basisqualifikationen
Prüfungsbereich	Berücksichtigung naturwissenschaftlicher und technischer Gesetzmäßigkeiten (NTG)
Themenbereich	Energieformen im Betrieb
Rahmenplan	5.2 – Verwenden unterschiedlicher Energieformen im Betrieb sowie Beachten der damit zusammenhängenden Auswirkungen auf Mensch und Umwelt
Gewichtung	ca. 6 von 100 Punkten
Platz in der Prüfung	Aufgaben über die ganze Prüfung verteilt, keine feste Aufgabennummer
Prüfungsrelevanz	⭐⭐⭐ Mittel
Art der Prüfung	überwiegend Rechnen mit dem Wirkungsgrad, dazu kurze Wissensfragen
Datengrundlage	DIHK-Rahmenplan und Auswertung von 37 Originalprüfungen der IHK
Vertiefung	Lernbereich in der KVM-Akademie (nach Veröffentlichung verfügbar)

Warum sind Energieformen im Betrieb wichtig?

Energie ist einer der größten Kostenblöcke eines Betriebs, und sie wirkt sich auf Mensch und Umwelt aus. Abwärme, Abgase und Lärm entstehen dort, wo Energie umgewandelt wird.

Als Industriemeister stehst du dabei an einer wichtigen Stelle. Du bist selten derjenige, der Anlagen auslegt. Du bist aber derjenige, der

seine Maschinen und Antriebe im Betrieb kennt,
Verbräuche und Verluste im eigenen Bereich einschätzen kann,
Einsparmöglichkeiten erkennt und begründet vorschlägt,
Mitarbeitern erklärt, warum ein Gerät mehr Energie aufnimmt, als es abgibt,
neue Techniken wie Photovoltaik oder Brennstoffzellen sachlich bewertet.

Genau diese Sicht nimmt auch die IHK-Prüfung ein. Gefragt wird nach dem Verständnis für Umwandlungen und nach einer sauberen Rechnung.

Einordnung innerhalb des Rahmenlehrplans

Fachrichtungsübergreifende Basisqualifikationen
└── Berücksichtigung naturwissenschaftlicher und technischer Gesetzmäßigkeiten (NTG)
    └── 5.2 Verwenden unterschiedlicher Energieformen im Betrieb
        ├── 5.2.1 Energieformen
        ├── 5.2.2 Energieumwandlungen in Kraftmaschinen bei unterschiedlichen Energieformen
        └── 5.2.3 Alternative Anlagen zur Energieerzeugung

Der DIHK-Rahmenplan gliedert den Qualifikationsinhalt in drei Abschnitte. Auf kraftverkehrsmeister.net findest du dazu drei Lernseiten, je eine pro Abschnitt. Die Rechnung mit Leistung und Wirkungsgrad kommt im Rahmenplan unter 5.3.2 ein zweites Mal vor. Beide Seiten verweisen aufeinander.

Prüfungsrelevanz

⭐⭐⭐ Mittlere Prüfungsrelevanz

Nach der Auswertung entfallen auf diesen Themenbereich etwa 6 von 100 Punkten. Er ist damit klein, aber gut planbar.

Die Rahmenplanpunkte kamen unterschiedlich oft vor:

5.2.1 Energieformen: nie als eigenständige Aufgabe, aber Grundlage für 5.2.2 und 5.3.2,
5.2.2 Energieumwandlungen: in 17 von 37 Prüfungen, seit 2020 in 6 von 13,
5.2.3 Alternative Energieerzeugung: in 4 von 37 Prüfungen, seit 2020 in 3 von 13.

Die Aufgaben zu 5.2.2 sind meist Rechenaufgaben: Wirkungsgrad, Gesamtwirkungsgrad, Verlustleistung oder Energiemenge. Die Aufgaben zu 5.2.3 verlangen Wissen, zum Beispiel die Funktion einer Brennstoffzelle oder Vor- und Nachteile regenerativer Anlagen.

Zur Prüfungsanalyse NTG

Diese Themen gehören zu den Energieformen im Betrieb

⚡ Energieformen und Energiewandler

Hier geht es um die Grundlagen: Was ist Energie, in welchen Formen kommt sie im Betrieb vor, und welche Maschinen wandeln sie um? Du lernst mechanische, thermische, elektrische und chemische Energie kennen, dazu die Einheiten und die Umrechnung von kWh in MJ.

Mehr über Energieformen und Energiewandler erfahren

🔋 Energieerhaltung und Wirkungsgrad

Das ist der Rechenteil des Themenbereichs. Du lernst den Energieerhaltungssatz, den Wirkungsgrad, den Gesamtwirkungsgrad mehrerer Stufen sowie Verlustleistung und Verlustenergie. Dazu kommt die Frage, was ein besserer Wirkungsgrad im Betrieb spart.

Mehr über Energieerhaltung und Wirkungsgrad erfahren

☀️ Alternative Energieerzeugung

Windkraft, Solarenergie und Brennstoffzelle: Diese Seite erklärt, wie die Anlagen funktionieren, welche Vor- und Nachteile sie haben und was Nachhaltigkeit der Ressourcen bedeutet. Dazu gibt es eine einfache Rechnung zur Jahresenergie einer Photovoltaikanlage.

Mehr über Alternative Energieerzeugung erfahren

Zusammenspiel der Themen

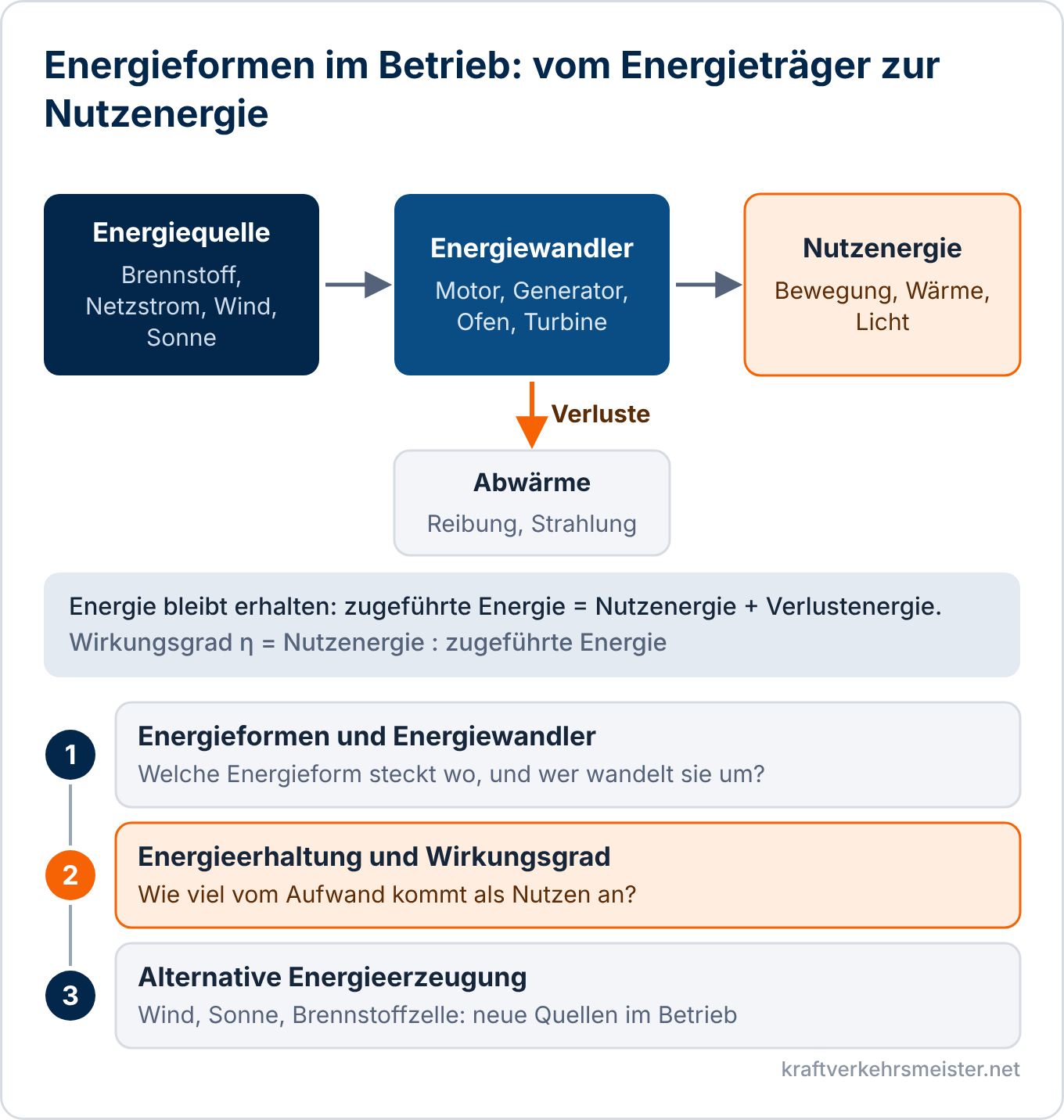

Die drei Themen greifen ineinander. Am einfachsten merkst du dir den Weg der Energie:

Quelle: Ein Energieträger liefert die Energie, zum Beispiel Netzstrom, Kraftstoff, Wind oder Sonne.
Wandler: Eine Maschine oder Anlage wandelt die Energie in die gewünschte Form um.
Nutzen: Ein Teil kommt als Bewegung, Wärme oder Licht an.
Verlust: Der Rest geht als Abwärme verloren. Die Bilanz bleibt immer gleich: Zugeführt ist Nutzen plus Verlust.
Bewertung: Der Wirkungsgrad sagt, wie gut die Umwandlung gelingt, und zeigt, wo sich Einsparen lohnt.

Alternative Anlagen sind nur eine weitere Art von Quelle und Wandler. Die Rechnung bleibt dieselbe.

Rolle des Industriemeisters

Der Industriemeister ist Anwender und Verantwortlicher zugleich. In seinem Bereich gehört dazu:

Energieverbräuche von Maschinen und Anlagen kennen und vergleichen,
Wirkungsgrade und Verluste einschätzen und Einsparmöglichkeiten benennen,
Abwärme erkennen und mit der Technik prüfen, ob sie nutzbar ist,
Mitarbeiter zum sparsamen Umgang mit Energie anleiten,
bei Entscheidungen über neue Anlagen die Anforderungen des eigenen Bereichs einbringen,
die Auswirkungen auf Mensch und Umwelt im Blick behalten.

Praxisbeispiel

In einer Fertigung läuft eine Kühlmittelpumpe im Dauerbetrieb. Der Industriemeister fragt sich, ob sie zu viel Strom braucht.

Er stellt zuerst fest, welche Energieformen im Spiel sind: Elektrische Energie geht in den Motor, mechanische Energie in die Pumpe, und die Flüssigkeit erhält Bewegung und Druck. Danach vergleicht er, was der Motor aufnimmt und was an der Pumpenwelle ankommt. Der Unterschied ist die Verlustleistung, die als Wärme in der Halle bleibt.

Er findet heraus, dass der alte Motor einen schlechten Wirkungsgrad hat. Mit einer einfachen Rechnung zeigt er, wie viele kWh ein neuer Motor im Jahr sparen würde, und legt sie der Betriebsleitung vor. In diesem kleinen Beispiel stecken alle drei Themen des Themenbereichs.

Bedeutung für die Industriemeisterprüfung

Die Aufgaben zu den Energieformen sind kurz und folgen einem festen Schema. Am häufigsten rechnest du mit dem Wirkungsgrad. Die Rechnung bringt Punkte für den Rechenweg: Gegeben, Gesucht, Formel, Einsetzen, Ergebnis mit Einheit.

Ein Beispiel: Ein Motor nimmt 8,0 kW auf und gibt 7,2 kW ab.

Gegeben: Pzu = 8,0 kW, Pab = 7,2 kW
Gesucht: Wirkungsgrad η und Verlustleistung Pverlust
Formel: η = Pab / Pzu, Pverlust = Pzu − Pab
Einsetzen: η = 7,2 kW / 8,0 kW = 0,90, Pverlust = 8,0 kW − 7,2 kW = 0,8 kW
Ergebnis: Der Wirkungsgrad beträgt 90 %. Es gehen 0,8 kW als Wärme verloren.

Darauf solltest du dich einstellen:

Lerne die Formel η = Nutzen / Aufwand und stelle sie nach allen Größen um.
Bilde den Gesamtwirkungsgrad durch Multiplikation.
Unterscheide kW (Leistung) von kWh (Energie).
Lerne zu den alternativen Anlagen je zwei Vor- und Nachteile und die Funktion der Brennstoffzelle.

Fazit

Energieformen im Betrieb sind ein kleiner, aber gut lernbarer Themenbereich. Er reicht von den Energieformen und Wandlern über Energieerhaltung und Wirkungsgrad bis zu den alternativen Anlagen.

In der NTG-Prüfung macht er etwa 6 Punkte aus. Wer η = Nutzen : Aufwand sicher umstellt, den Gesamtwirkungsgrad bildet und die Funktion der wichtigsten alternativen Anlagen beschreiben kann, hat hier gute Aussichten auf viele Punkte.
