Drehmoment und Hebel

Das Thema Drehmoment und Hebel beschreibt, wie eine Kraft eine Drehwirkung erzeugt. Dazu gehören das Hebelgesetz und das Kippmoment. Es gehört zum Themenbereich Betriebs- und fertigungstechnische Größen berechnen und steht im Rahmenplan bei den Kräften und Momenten. Die Rechnung ist kurz: Kraft mal Hebelarm.

Du brauchst sie überall, wo etwas gedreht, gekippt oder durch einen Hebel übersetzt wird. Das reicht vom Anziehen einer Schraube über das Beladen eines Gabelstaplers bis zur Frage, welches Drehmoment ein Motor an der Welle liefert.

📘 Auf einen Blick

Merkmal	Information
Prüfungsteil	Fachrichtungsübergreifende Basisqualifikationen
Prüfungsbereich	Berücksichtigung naturwissenschaftlicher und technischer Gesetzmäßigkeiten (NTG)
Themenbereich	Betriebs- und fertigungstechnische Größen berechnen
Thema	Drehmoment und Hebel (Rahmenplan 5.3.2)
Prüfungsrelevanz	⭐⭐⭐⭐ Hoch
Datengrundlage	DIHK-Rahmenplan und Auswertung von 37 Originalprüfungen der IHK
Art der Prüfung	Berechnen mit Formelsammlung: Drehmoment, Hebelgesetz, Momentengleichgewicht, Drehmoment aus Leistung
Lernziel laut Rahmenplan	Drehmoment und Kraftmoment berechnen
Empfohlene Lernpriorität	Hoch
Vertiefung	Lernmodul in der KVM-Akademie (nach Veröffentlichung verfügbar)

Warum sind Drehmoment und Hebel wichtig?

Eine Kraft bewirkt nicht nur eine Verschiebung. Greift sie im Abstand von einem Drehpunkt an, dreht oder kippt sie den Körper. Wie stark, hängt von der Kraft und vom Abstand ab. Ein langer Hebel macht aus einer kleinen Handkraft ein großes Moment.

Für den Industriemeister hat das mehrere Folgen. Schrauben müssen mit dem richtigen Moment angezogen werden. Ein Stapler darf nur so beladen werden, dass er nicht kippt. Ein Antrieb muss das Moment liefern, das die Maschine braucht. In der Prüfung werden diese Fragen als kurze Rechenaufgaben gestellt.

Einordnung innerhalb des Rahmenlehrplans

Basisqualifikation
└── Berücksichtigung naturwissenschaftlicher und technischer Gesetzmäßigkeiten (NTG)
    └── 5.3 Berechnen betriebs- und fertigungstechnischer Größen bei Belastungen und Bewegungen
        └── 5.3.2 Mechanische Beanspruchungen
            └── Kräfte und Momente
                └── Drehmoment, Kraftmoment

Der Rahmenplan nennt Drehmoment und Kraftmoment gemeinsam mit den Kräften. Auf der Seite Kräfte, schiefe Ebene und Reibung findest du die Grundlagen zur Kraft. Das Drehmoment aus Leistung und Drehzahl verbindet dieses Thema mit der Seite Mechanische Leistung und Wirkungsgrad.

Prüfungsrelevanz

⭐⭐⭐⭐ Hohe Prüfungsrelevanz

Das Thema gehört zum Rahmenplanpunkt 5.3.2 (Mechanische Beanspruchungen). Dieser kam in 35 von 37 Prüfungen vor, seit 2020 in 12 von 13. Das Drehmoment und das Momentengleichgewicht sind davon ein häufig gefragter Teil.

In den ausgewerteten Prüfungen wurde zum Beispiel verlangt,

das Drehmoment einer Motorwelle aus Leistung und Drehzahl zu berechnen,
die größte Last zu bestimmen, die ein Stapler aufnehmen darf, ohne zu kippen,
Abstände von Schwerpunkten aus dem Momentengleichgewicht zu ermitteln,
die Auflagerkraft an einer Achse über Momente zu berechnen,
an einem Hebel Kraft, Weg oder Lage einer Last zu bestimmen.

Zur Prüfungsanalyse NTG

Was lernst du auf dieser Seite?

Nach dem Lesen dieser Seite kannst du:

das Drehmoment als Kraft mal Hebelarm berechnen,
den Hebelarm richtig bestimmen,
das Hebelgesetz und das Momentengleichgewicht anwenden,
das Kippmoment bei Staplern und ähnlichen Aufgaben berechnen,
das Drehmoment aus Leistung und Drehzahl bestimmen,
ein Rechenbeispiel mit Rechenweg lösen.

Drehmoment und Kraftmoment

Das Moment einer Kraft um einen Drehpunkt heißt Kraftmoment oder, wenn es eine Welle verdreht, Drehmoment. Die Formel ist dieselbe:

M = F · l

Dabei ist F die Kraft in N und l der Hebelarm in m. Das Moment hat die Einheit Newtonmeter (Nm).

Der Hebelarm ist der kürzeste Abstand zwischen Drehpunkt und Wirkungslinie der Kraft. Er steht immer rechtwinklig zur Kraftrichtung. Greift die Kraft schräg an, zerlegst du sie und nimmst nur den Anteil, der rechtwinklig zum Hebel wirkt. Ein Schlüssel von 0,40 m Länge, an dem du mit 250 N senkrecht ziehst, erzeugt M = 250 N · 0,40 m = 100 Nm.

Ein Moment hat auch eine Drehrichtung. Im Uhrzeigersinn und gegen den Uhrzeigersinn werden die Momente für die Rechnung getrennt gesammelt.

Hebelgesetz und Momentengleichgewicht

Ein Körper bleibt in Ruhe, wenn die Drehwirkungen gegeneinander ausgeglichen sind. Das gilt für jeden gewählten Drehpunkt:

Summe der linksdrehenden Momente = Summe der rechtsdrehenden Momente

Beim einfachen Hebel mit zwei Kräften wird daraus das Hebelgesetz:

F₁ · l₁ = F₂ · l₂

Hebelart	Lage des Drehpunkts	Beispiel
zweiseitiger Hebel	zwischen den Kräften	Brechstange, Wippe, Waage
einseitiger Hebel	beide Kräfte auf einer Seite	Schubkarre, Pedal, Kipphebel

Ein Beispiel für das Hebelgesetz: Ein Pedal wirkt mit 60 N im Abstand von 0,20 m vom Drehpunkt. Die Gegenkraft greift im Abstand von 0,05 m an. Sie beträgt F₂ = 60 N · 0,20 m / 0,05 m = 240 N. Was du an Kraft gewinnst, verlierst du an Weg: Der Angriffspunkt der größeren Kraft bewegt sich entsprechend weniger.

Kippmoment, Standmoment und Auflagerkraft

Kippt ein Fahrzeug oder Gestell, dreht es sich um die Kippkante, zum Beispiel um die Vorderachse eines Staplers. Zwei Momente stehen gegeneinander:

Das Kippmoment erzeugt die Last. Es ist Gewichtskraft der Last mal Abstand zur Kippkante.
Das Standmoment erzeugt das Eigengewicht. Es ist Gewichtskraft des Fahrzeugs mal Abstand seines Schwerpunkts zur Kippkante.

An der Kippgrenze sind beide gleich groß. In der Praxis wird eine Sicherheit verlangt, die in der Aufgabe angegeben ist. Dann gilt Standmoment / Kippmoment ≥ geforderte Sicherheit.

Auch Auflagerkräfte rechnest du mit Momenten. Du wählst den Drehpunkt in einem der Auflager, damit die dortige Kraft kein Moment hat, und löst die Gleichung nach der Kraft im anderen Auflager.

Drehmoment aus Leistung und Drehzahl

Für Antriebe gibt die Leistung P und die Drehzahl n an, welches Moment die Welle liefert:

M = P / (2π · n)

P steht in W, die Drehzahl n in 1/s. Ist die Drehzahl in min⁻¹ angegeben, teilst du sie durch 60. Die Faustformel dazu lautet M = 9550 · P / n mit P in kW und n in min⁻¹. Beide Wege liefern dasselbe Ergebnis: Ein Motor mit 7,5 kW bei 1.450 min⁻¹ liefert M = 9550 · 7,5 / 1.450 = 49,4 Nm. Die Gleichung P = 2π · n · M wird auf der Seite Mechanische Leistung und Wirkungsgrad weiter genutzt.

Aus dem Moment folgt die Umfangskraft an einer Scheibe: F = M / r. Hat die Scheibe den Radius r = 0,10 m, wirkt bei 49,4 Nm die Kraft 494 N am Umfang.

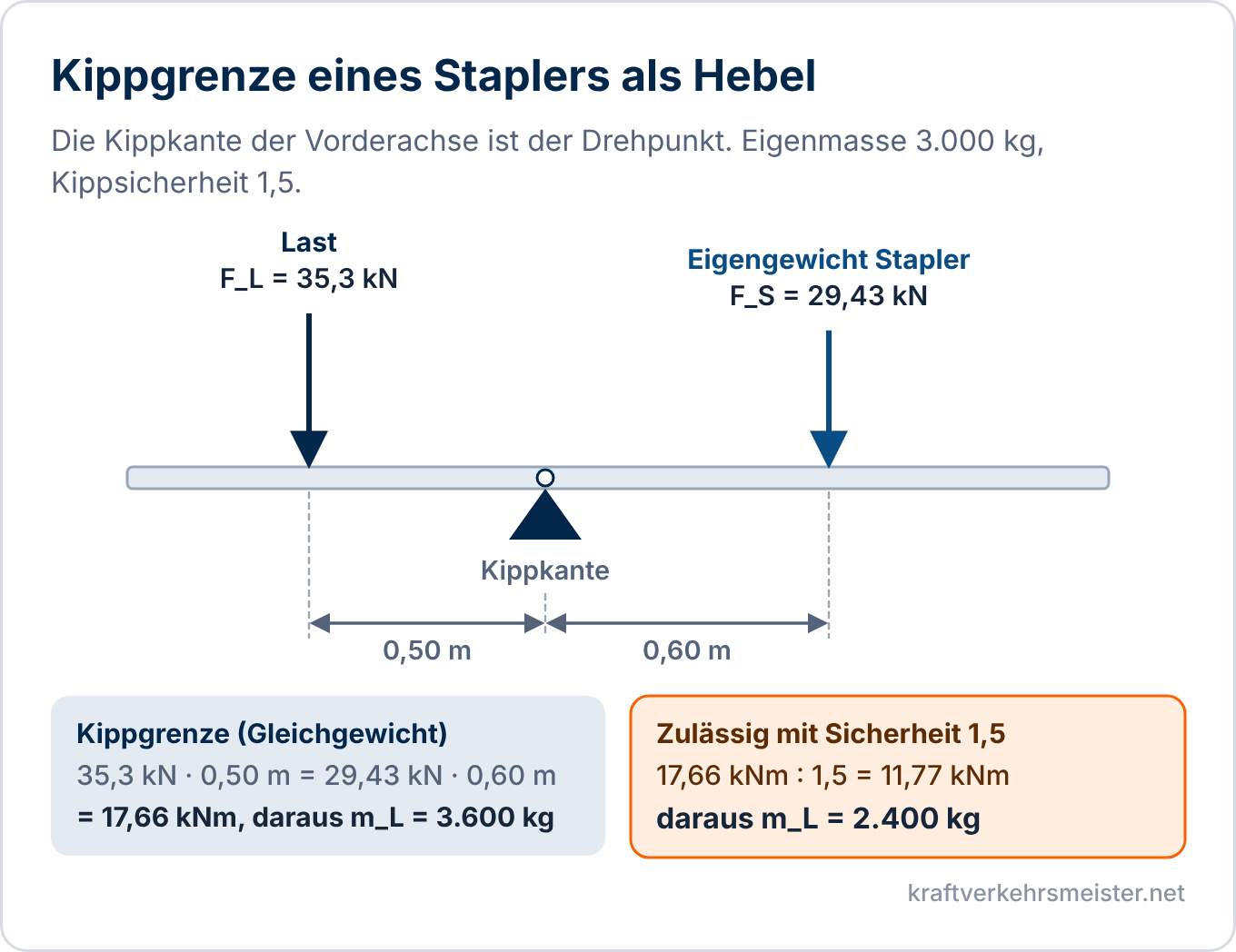

Rechenbeispiel: Kippgrenze eines Staplers

Gegeben: Eigenmasse des Staplers m_S = 3.000 kg, Schwerpunkt 0,60 m hinter der Kippkante (Vorderachse). Der Lastschwerpunkt liegt 0,50 m vor der Kippkante. Gefordert ist eine Kippsicherheit von 1,5. g = 9,81 m/s².

Gesucht: größte zulässige Last m_L

Formeln: Standmoment = F_G,S · l_S, Kippmoment = F_G,L · l_L, Gleichgewicht an der Kippgrenze

Einsetzen und Rechnen:

Standmoment: 3.000 kg · 9,81 m/s² · 0,60 m = 29.430 N · 0,60 m = 17.658 Nm
Kippgrenze: m_L · 9,81 m/s² · 0,50 m = 17.658 Nm, daraus m_L = 3.600 kg
Mit Sicherheit 1,5 darf das Kippmoment höchstens 17.658 Nm / 1,5 = 11.772 Nm betragen.
Zulässige Last: m_L = 11.772 Nm / (9,81 m/s² · 0,50 m) = 2.400 kg

Ergebnis: Der Stapler darf mit höchstens 2.400 kg beladen werden. Die Kippgrenze liegt bei 3.600 kg.

Typische Fehler

Es wird der Abstand entlang der Kraftrichtung statt des rechtwinkligen Hebelarms eingesetzt.
Der Abstand wird vom falschen Punkt gemessen. Beim Stapler zählt die Kippkante, nicht die Fahrzeugmitte.
Masse und Kraft werden vermischt: Auf einer Seite steht kg, auf der anderen N. Hebt sich g auf beiden Seiten weg, darf man mit Massen rechnen, sonst nicht.
Die Drehzahl wird in min⁻¹ eingesetzt, wo 1/s verlangt ist.
Die Sicherheit wird falsch herum angewendet: Die zulässige Last ist kleiner als die Kipplast, nicht größer.
Die Einheit Nm wird mit der Einheit J der Arbeit verwechselt. Ein Moment ist keine Energie.

Praxisbeispiel

Der Hersteller schreibt für eine Befestigungsschraube ein Anzugsmoment von 120 Nm vor. Der Drehmomentschlüssel hat einen Hebelarm von 0,60 m. Die nötige Handkraft ist F = 120 Nm / 0,60 m = 200 N.

Ein Mitarbeiter steckt zusätzlich ein Rohr auf, das den wirksamen Hebelarm auf 0,80 m verlängert. Bei gleicher Handkraft entsteht jetzt M = 200 N · 0,80 m = 160 Nm. Die Schraube wird um ein Drittel überlastet. Der Industriemeister erklärt deshalb, warum Hilfsverlängerungen ohne Anpassung der Kraft nicht erlaubt sind.

Typische Prüfungsfragen

In den IHK-Prüfungen können beispielsweise folgende Anforderungen auftreten:

Berechnen Sie das Drehmoment an der Welle eines Motors aus Leistung und Drehzahl.
Ermitteln Sie die größte Last, die ein Stapler mit gegebenem Eigengewicht und gegebenen Abständen aufnehmen darf, ohne zu kippen.
Bestimmen Sie die Handkraft, die an einem Hebel mit gegebenen Hebelarmen nötig ist.
Berechnen Sie mit dem Momentengleichgewicht die Kraft in einem Auflager.
Ermitteln Sie die Umfangskraft an einer Scheibe aus dem Drehmoment und dem Radius.
Erklären Sie, warum ein längerer Hebelarm bei gleicher Handkraft ein größeres Drehmoment ergibt.
Nennen Sie die Einheit des Drehmoments.

Fazit

Ein Moment ist Kraft mal Hebelarm, mit dem rechtwinkligen Abstand zum Drehpunkt. Im Gleichgewicht sind die linksdrehenden und die rechtsdrehenden Momente gleich groß. Daraus folgen das Hebelgesetz, das Kippmoment und die Auflagerkräfte. Für Antriebe kommt M = P / (2π · n) dazu.

Für die Prüfung solltest du den Drehpunkt bewusst wählen, alle Momente mit Drehrichtung sammeln und die Gleichgewichtsbedingung nach der gesuchten Größe auflösen. Rechne mit Gegeben, Gesucht, Formel, Einsetzen und Ergebnis mit Einheit.
