Diagramme interpretieren

Diagramme interpretieren heißt, aus einer grafischen Darstellung die richtige Aussage abzuleiten. Das Thema schließt den Themenbereich Prozess- und Produktionsdaten im Prüfungsbereich Methoden der Information, Kommunikation und Planung ab. Im Rahmenplan steht es unter dem Titel „Bewerten visualisierter Daten“.

Als Industriemeister bekommst du Daten selten als Zahlenkolonne, sondern als Diagramm: Ausschuss pro Woche, Auslastung der Maschinen, Krankenstand im Jahresverlauf. Du musst erkennen, was das Bild zeigt, was es nicht zeigt und welche Maßnahme daraus folgt.

📘 Auf einen Blick

Merkmal	Information
Prüfungsteil	Fachrichtungsübergreifende Basisqualifikationen
Prüfungsbereich	Methoden der Information, Kommunikation und Planung (MIKP)
Themenbereich	Prozess- und Produktionsdaten
Thema	Interpretation von Diagrammen (Rahmenplan 3.1.6)
Prüfungsrelevanz	⭐⭐⭐⭐⭐ Sehr hoch
Datengrundlage	DIHK-Rahmenplan und Auswertung von 35 Originalprüfungen der IHK
Art der Prüfung	Diagramm auswerten, Zusammenhang beschreiben, Diagrammarten und Kennzahlen nennen
Lernziel laut Rahmenplan	Arten und Aufbau von Diagrammen verstehen, Rahmenbedingungen des Zahlenmaterials kennen, Auswertungen in Abhängigkeit vom Prozess durchführen
Empfohlene Lernpriorität	Sehr hoch
Vertiefung	Lernmodul in der KVM-Akademie (nach Veröffentlichung verfügbar)

Warum ist es wichtig, Diagramme interpretieren zu können?

Ein Diagramm verdichtet viele Zahlen zu einem Bild. Das spart Zeit, birgt aber eine Gefahr: Wer nur auf die Form der Kurve schaut, zieht leicht falsche Schlüsse.

Ein Beispiel: Die Säule für den Ausschuss ist im März doppelt so hoch wie im Februar. Hat sich der Ausschuss verdoppelt? Nicht unbedingt. Vielleicht beginnt die Achse nicht bei null. Vielleicht wurde im März auch doppelt so viel produziert.

Deshalb gehört zum Interpretieren immer beides: das Diagramm richtig lesen und das Zahlenmaterial dahinter prüfen.

Einordnung innerhalb des Rahmenlehrplans

Basisqualifikation
└── Methoden der Information, Kommunikation und Planung
    └── 3.1 Prozess- und Produktionsdaten
        └── 3.1.6 Interpretation von Diagrammen
            ├── Arten und Aufbau von Diagrammen
            ├── Rahmenbedingungen des Zahlenmaterials
            └── Auswertung in Abhängigkeit vom Prozess

Auf dieser Seite geht es um das Lesen und Bewerten vorhandener Diagramme. Das Berechnen von Kennzahlen und das Zeichnen eigener Diagramme gehört zum Themenbereich Technische Unterlagen, Statistiken und Diagramme. Dort liegt in der Prüfung die Aufgabe 4.

Prüfungsrelevanz

⭐⭐⭐⭐⭐ Sehr hohe Prüfungsrelevanz

Das Auswerten von Statistiken und Diagrammen kam in 8 der 13 Prüfungen seit 2020 vor, insgesamt in 14 von 35 ausgewerteten Prüfungen. Die Fragen bringen meist zwischen 2 und 15 Punkten.

In den ausgewerteten Prüfungen wurde zum Beispiel verlangt,

die Korrelation in einem vorgegebenen Streudiagramm zu erläutern,
für zwei Diagramme jeweils den dargestellten Zusammenhang zu beschreiben,
zu beschreiben, aus welchen Quellen die Daten eines Diagramms stammen,
Kennzahlen zu beschreiben, die sich in einem Diagramm darstellen lassen,
Anwendungsfälle zu beschreiben, in denen Betriebsdaten ausgewertet und als Diagramm dargestellt werden.

Zur Prüfungsanalyse MIKP

Was lernst du auf dieser Seite?

Nach dem Lesen dieser Seite kannst du:

die wichtigsten Diagrammarten und ihren Zweck nennen,
die Bestandteile eines Diagramms prüfen,
die Rahmenbedingungen des Zahlenmaterials hinterfragen,
ein Diagramm in fünf Schritten auswerten,
eine Korrelation nach Richtung und Stärke beschreiben,
typische Fehlschlüsse vermeiden.

Arten von Diagrammen

Jede Diagrammart beantwortet eine andere Frage.

Diagrammart	Zeigt	Beispiel
Säulen- oder Balkendiagramm	Vergleich von Werten	Stückzahl je Schicht, Ausschuss je Maschine
Liniendiagramm	Entwicklung über die Zeit	Krankenstand im Jahresverlauf
Kreis- oder Streifendiagramm	Anteile an einem Ganzen	Anteile der Fehlerarten
Flächendiagramm	Entwicklung von Mengen, auch gestapelt	Energieverbrauch nach Bereichen
Histogramm	Häufigkeitsverteilung von Messwerten	Verteilung eines Durchmessers
Korrelationsdiagramm (Streudiagramm)	Zusammenhang zwischen zwei Größen	Wartungsabstand und Störungen
Kombinationsdiagramm	zwei Größen mit zwei Achsen	Stückzahl als Säulen, Ausschussquote als Linie
Pareto-Diagramm	sortierte Werte mit Summenkurve	wenige Fehlerarten verursachen die meisten Kosten
Netzdiagramm	mehrere Merkmale im Vergleich	Bewertung von zwei Lieferanten
Sankey-Diagramm	Mengenflüsse	Energiefluss in einer Anlage

Aufbau eines Diagramms

Bevor du ein Diagramm deutest, prüfst du seine Bestandteile:

Titel: Worum geht es?
Achsen: Welche Größe steht auf welcher Achse?
Einheiten: Stück, Stunden, Euro oder Prozent?
Maßstab: Beginnt die Achse bei null, ist sie gleichmäßig geteilt?
Legende: Welche Farbe oder Linie steht für welche Datenreihe?
Zeitraum und Quelle: Von wann und woher stammen die Daten?

Fehlt einer dieser Punkte, ist das Diagramm nur eingeschränkt aussagekräftig. Das darfst du in der Prüfung auch so schreiben.

Rahmenbedingungen des Zahlenmaterials

Der Rahmenplan verlangt, die Rahmenbedingungen des Zahlenmaterials zu kennen. Gemeint ist die Frage: Wie sind die Zahlen entstanden, und was sagen sie wirklich aus?

Herkunft: Wurden die Daten automatisch erfasst oder von Hand eingegeben? Stammen sie aus dem ERP-System, aus Protokollen oder aus einer Befragung?
Zeitraum: Zeigt das Diagramm eine Woche, einen Monat oder ein Jahr? Ist der Zeitraum typisch, oder lagen Betriebsferien, Kurzarbeit oder eine Störung darin?
Umfang: Wurden alle Fälle erfasst oder nur eine Stichprobe?
Bezugsgröße: Sind es absolute Zahlen oder Verhältniszahlen? Zehn Fehler bei 100 Teilen sind etwas anderes als zehn Fehler bei 10.000 Teilen.
Abgrenzung: Was zählt als Fehler, als Stillstand oder als Unfall? Wurde immer gleich gezählt?
Vergleichbarkeit: Haben sich Produkt, Verfahren oder Erfassung im Zeitraum geändert?
Vollständigkeit: Fehlen Werte, oder gibt es auffällige Ausreißer?

Ein Diagramm in fünf Schritten auswerten

Überblick verschaffen: Titel, Achsen, Einheiten, Legende und Zeitraum lesen.
Beschreiben: Was ist zu sehen? Höchster und niedrigster Wert, Verlauf, Auffälligkeiten.
Zahlenmaterial prüfen: Herkunft, Bezugsgröße und Vergleichbarkeit hinterfragen.
Deuten: Welche Ursachen kommen in Frage? Hier brauchst du die Kenntnis des Prozesses.
Folgern: Welche Maßnahme leitest du ab, und was muss noch geklärt werden?

In der Prüfung sind Schritt 2 und Schritt 4 sauber zu trennen. „Beschreiben“ heißt wiedergeben, was das Diagramm zeigt. „Erläutern“ oder „Beurteilen“ verlangt zusätzlich die Deutung.

Auswertung in Abhängigkeit vom Prozess

Dasselbe Diagramm kann je nach Prozess Unterschiedliches bedeuten. Deshalb verlangt der Rahmenplan die Auswertung in Abhängigkeit vom Prozess.

Bereich	Typische Auswertung	Mögliche Kennzahl
Produktionsplanung	Auslastung der Maschinen für die kommende Woche	Auslastungsgrad
Qualitätssicherung	Entwicklung der Reklamationen	Reklamationsquote, Ausschussquote
Instandhaltung	Störungen je Anlage	Verfügbarkeit, Ausfallzeit
Personal	Fehlzeiten im Jahresverlauf	Krankenstand, durchschnittliche Arbeitszeit
Arbeitssicherheit	Unfälle im Vergleich der Jahre	Unfallquote
Energie	Verbrauch nach Bereichen	Verbrauch je gefertigtem Stück

Ein steigender Energieverbrauch ist zum Beispiel kein Problem, wenn die Stückzahl stärker gestiegen ist. Erst der Bezug zum Prozess macht aus der Zahl eine Aussage.

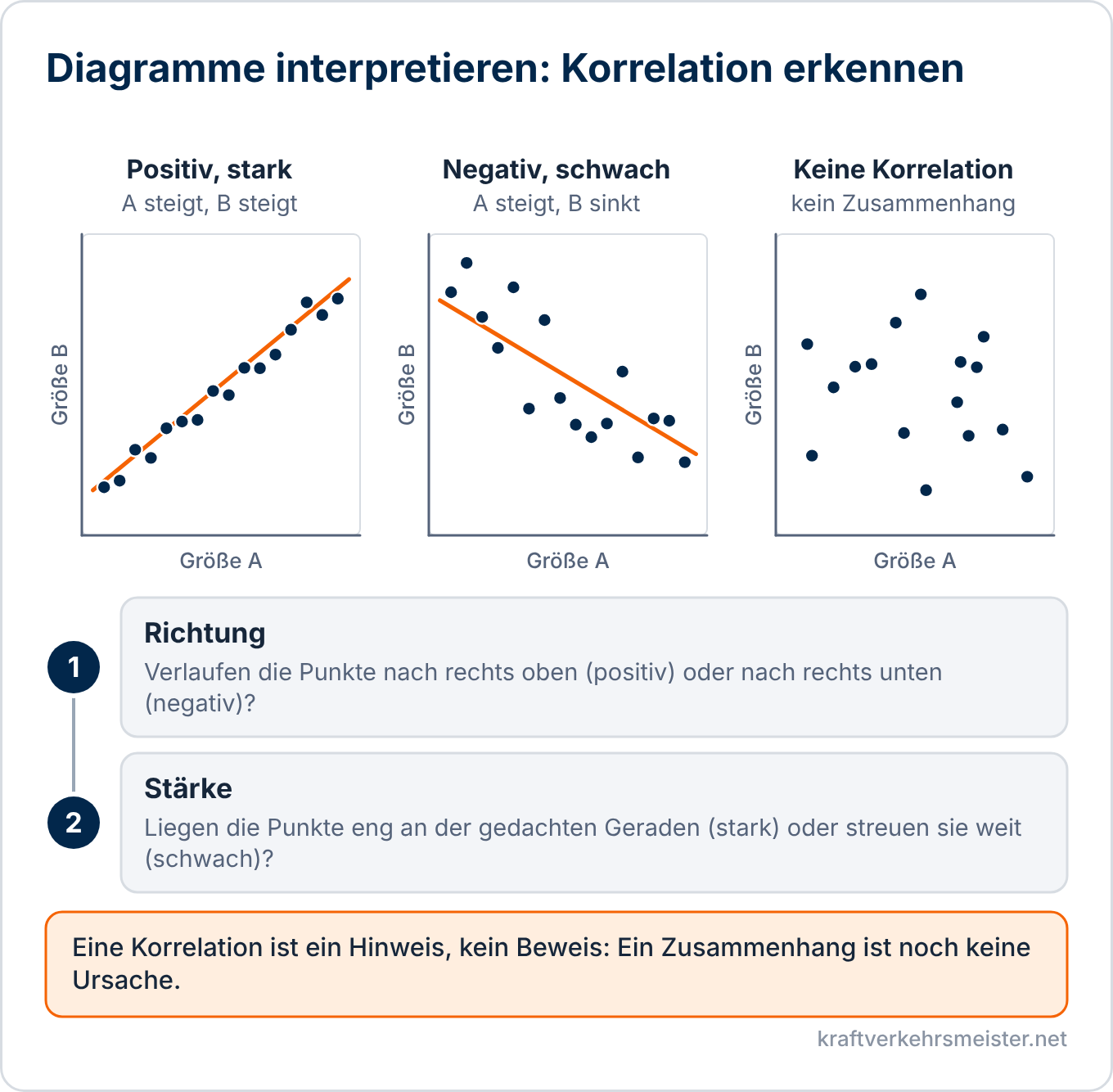

Korrelation: Zusammenhänge beschreiben

Ein Korrelationsdiagramm zeigt, ob zwei Größen zusammenhängen. Jeder Punkt steht für ein Wertepaar. In den letzten Jahren wurde dieses Diagramm mehrfach geprüft.

Du beschreibst eine Korrelation mit zwei Angaben: Richtung und Stärke.

Angabe	Ausprägung	Daran erkennst du es
Richtung	positiv	Steigt die eine Größe, steigt auch die andere. Die Punkte verlaufen von links unten nach rechts oben.
Richtung	negativ	Steigt die eine Größe, sinkt die andere. Die Punkte verlaufen von links oben nach rechts unten.
Richtung	keine	Die Punkte sind regellos verteilt.
Stärke	stark	Die Punkte liegen eng an einer gedachten Geraden.
Stärke	schwach	Die Punkte streuen weit um die Gerade.

Eine gute Antwort nennt Richtung, Stärke und die Bedeutung für den Fall. Zum Beispiel: „Die Korrelation ist positiv, denn mit größerem Wartungsabstand steigt die Zahl der Störungen. Sie ist stark, weil die Punkte eng an der Geraden liegen.“

Korrelation ist keine Ursache

Zwei Größen können zusammenhängen, ohne dass die eine die andere verursacht. Oft wirkt eine dritte Größe auf beide. Ein Korrelationsdiagramm zeigt also einen Hinweis, keinen Beweis. Die Ursache klärst du am Prozess.

Vorsicht auch beim Verlängern eines Trends: Über den gemessenen Bereich hinaus ist die Aussage unsicher.

Typische Fehler beim Interpretieren

Die Achse beginnt nicht bei null, und kleine Unterschiede wirken riesig.
Absolute Zahlen werden verglichen, obwohl die Bezugsgröße verschieden ist.
Zwei Diagramme mit unterschiedlichem Maßstab werden nebeneinandergelegt.
Ein einzelner Ausreißer wird als Trend gedeutet.
Aus einer Korrelation wird vorschnell eine Ursache abgeleitet.
Der Zeitraum ist zu kurz für eine verlässliche Aussage.
Die Deutung geht über das hinaus, was die Daten hergeben.

Praxisbeispiel

Ein Industriemeister erhält ein Korrelationsdiagramm aus der Instandhaltung. Auf der waagerechten Achse steht der Abstand zwischen zwei Inspektionen in Betriebsstunden, auf der senkrechten Achse der spätere Aufwand für Wartung in Stunden. Jeder Punkt steht für eine Anlage.

Er geht in fünf Schritten vor:

Überblick: Zwei Größen, beide in Stunden, 30 Anlagen aus dem letzten Jahr.
Beschreiben: Die Punkte verlaufen von links unten nach rechts oben. Sie streuen deutlich um die gedachte Gerade.
Zahlenmaterial: Die Daten stammen aus den digitalen Inspektions- und Wartungsprotokollen. Zwei Anlagen wurden im Jahr umgebaut und sind nicht vergleichbar.
Deuten: Die Korrelation ist positiv, aber schwach. Längere Inspektionsabstände gehen mit höherem Wartungsaufwand einher. Weitere Einflüsse wie Alter und Auslastung der Anlagen spielen mit.
Folgern: Er verkürzt den Inspektionsabstand zunächst an den fünf Anlagen mit dem höchsten Aufwand und prüft nach einem halben Jahr, ob der Aufwand sinkt.

Typische Prüfungsfragen

In den IHK-Prüfungen können beispielsweise folgende Anforderungen auftreten:

Erläutern Sie die Korrelation zwischen den beiden dargestellten Größen.
Beschreiben Sie für zwei Diagramme jeweils den dargestellten Zusammenhang.
Beschreiben Sie, aus welchen Quellen die Daten für das Diagramm stammen.
Nennen Sie Diagrammarten und jeweils einen passenden Einsatzzweck.
Beschreiben Sie zwei Kennzahlen, die in einem Diagramm dargestellt werden können.
Beschreiben Sie Anwendungsfälle, in denen Betriebsdaten ausgewertet und als Diagramm dargestellt werden.
Beurteilen Sie die Aussagekraft des dargestellten Diagramms.

Fazit

Wer Diagramme interpretieren will, liest zuerst Titel, Achsen und Einheiten, prüft dann das Zahlenmaterial und deutet erst danach. Die Aussage hängt immer vom Prozess ab, aus dem die Daten stammen.

Für die Prüfung solltest du die Diagrammarten mit ihrem Zweck kennen und eine Korrelation nach Richtung und Stärke beschreiben können. Denk daran: Ein Zusammenhang ist noch keine Ursache.
