Technische Dokumentation und Stücklisten

Technische Dokumentation und Stücklisten eröffnen den Themenbereich Technische Unterlagen, Statistiken und Diagramme im Prüfungsbereich Methoden der Information, Kommunikation und Planung. Gemeint sind alle Unterlagen, die ein Erzeugnis oder eine Anlage beschreiben: vom Aufbau über die Herstellung bis zur Bedienung und Wartung.

Als Industriemeister arbeitest du täglich mit diesen Unterlagen. Du fertigst nach Zeichnung, stellst Material nach Stückliste bereit, wartest nach Plan und unterweist nach Betriebsanleitung. Du sorgst auch dafür, dass an jedem Arbeitsplatz die gültige Fassung liegt.

📘 Auf einen Blick

Merkmal	Information
Prüfungsteil	Fachrichtungsübergreifende Basisqualifikationen
Prüfungsbereich	Methoden der Information, Kommunikation und Planung (MIKP)
Themenbereich	Technische Unterlagen, Statistiken und Diagramme
Thema	Technische Unterlagen (Rahmenplan 3.4.1)
Prüfungsrelevanz	⭐⭐ Gering
Datengrundlage	DIHK-Rahmenplan und Auswertung von 35 Originalprüfungen der IHK
Art der Prüfung	Stücklistenarten unterscheiden, Stückliste erstellen, Dokumente und ihren Einsatz erklären
Lernziel laut Rahmenplan	Technische Dokumentation anwenden und Stücklisten unterscheiden
Empfohlene Lernpriorität	Gering
Vertiefung	Lernmodul in der KVM-Akademie (nach Veröffentlichung verfügbar)

Warum ist technische Dokumentation wichtig?

Ohne Unterlagen hängt alles am Gedächtnis einzelner Mitarbeiter. Fällt jemand aus, weiß niemand, welches Teil verbaut wird oder wann die Anlage zuletzt gewartet wurde.

Gute Unterlagen sorgen dafür, dass

jeder nach demselben Stand arbeitet,
Material in der richtigen Menge bestellt und bereitgestellt wird,
Störungen schneller gefunden werden,
der Betrieb bei Reklamationen nachweisen kann, wie gefertigt und geprüft wurde,
neue Mitarbeiter sich einarbeiten können.

Einordnung innerhalb des Rahmenlehrplans

Basisqualifikation
└── Methoden der Information, Kommunikation und Planung
    └── 3.4 Technische Unterlagen, Statistiken und Diagramme
        └── 3.4.1 Technische Unterlagen
            ├── Technische Dokumentation
            ├── Digitalisierung der Dokumentation
            └── Stücklisten

Der Rahmenplan nennt zur technischen Dokumentation drei Stichworte: Einsatzzwecke, Bestandteile und Anforderungen. Bei der Digitalisierung geht es um die digitale Erstellung und das digitale Dokumentenmanagement. Bei den Stücklisten sollst du Baukasten-, Struktur- und Mengenstückliste unterscheiden.

Prüfungsrelevanz

⭐⭐ Geringe Prüfungsrelevanz

Stücklisten und technische Dokumentation kamen in 1 der 13 Prüfungen seit 2020 vor, insgesamt in 9 von 35 ausgewerteten Prüfungen. Die Fragen brachten 8 bis 26 Punkte.

In den ausgewerteten Prüfungen wurde zum Beispiel verlangt,

eine Stückliste zu erstellen,
technische Dokumente zu erklären,
betriebliche Bereiche zu nennen, in denen Stücklisten eingesetzt werden,
Einsatzbeispiele für Stücklisten zu erläutern und jeweils eine passende Anwendungssoftware zu nennen.

Die Aufgabe 4 besteht heute fast immer aus Tabelle und Diagramm. Plane für dieses Thema deshalb wenig Lernzeit ein, aber sichere dir die drei Stücklistenarten.

Zur Prüfungsanalyse MIKP

Was lernst du auf dieser Seite?

Nach dem Lesen dieser Seite kannst du:

Einsatzzwecke und Bestandteile der technischen Dokumentation nennen,
Anforderungen an die Dokumentation beschreiben,
digitale Erstellung und Dokumentenmanagement erklären,
Mengen-, Struktur- und Baukastenstückliste unterscheiden,
aus einem Erzeugnisbaum alle drei Stücklisten ableiten.

Was ist technische Dokumentation?

Die technische Dokumentation begleitet ein Erzeugnis über sein ganzes Leben: Entwicklung, Fertigung, Betrieb, Instandhaltung und Entsorgung. Üblich ist die Einteilung in zwei Gruppen.

	Interne Dokumentation	Externe Dokumentation
Für wen?	Konstruktion, Fertigung, Montage, Instandhaltung	Kunden, Bediener, Servicepersonal
Beispiele	Zeichnungen, Stücklisten, Arbeitspläne, Prüfpläne	Betriebsanleitung, Montageanleitung, Ersatzteilkatalog
Zweck	herstellen, prüfen, ändern, nachweisen	sicher benutzen, warten, Ersatzteile bestellen

Einsatzzwecke der Dokumentation

Information und Anleitung: Sie sagt, was wie zu tun ist, zum Beispiel im Arbeitsplan.
Visualisierung: Zeichnungen, Schaltpläne und Explosionsdarstellungen zeigen, was sich mit Worten nur umständlich beschreiben lässt.
Planung und Steuerung: Stücklisten und Arbeitspläne sind die Grundlage für Materialbedarf, Kalkulation und Fertigungsplanung.
Instandhaltung: Wartungspläne und Ersatzteillisten verkürzen Fehlersuche und Stillstand.
Nachweis: Prüfprotokolle und Änderungsstände belegen, dass richtig gefertigt und geprüft wurde.
Wissenssicherung: Das Wissen bleibt im Betrieb und steht für Einarbeitung und Unterweisung bereit.

Bestandteile der Dokumentation

Dokument	Inhalt
Technische Zeichnung	Form, Maße, Toleranzen, Oberflächen und Werkstoff
Stückliste	alle Teile eines Erzeugnisses mit Benennung und Menge
Arbeitsplan	Reihenfolge der Arbeitsgänge, Maschinen, Werkzeuge, Vorgabezeiten
Schaltplan	Aufbau und Verknüpfung elektrischer, pneumatischer oder hydraulischer Bauteile
Prüfplan und Prüfprotokoll	was, womit und wie oft geprüft wird, dazu die Ergebnisse
Betriebsanleitung	Inbetriebnahme, sichere Bedienung, Verhalten bei Störungen
Wartungsplan	Tätigkeiten und Abstände der Instandhaltung

Anforderungen an die Dokumentation

Vollständig: Alle Angaben, die für die Aufgabe nötig sind, stehen darin.
Richtig: Maße, Mengen und Bezeichnungen stimmen mit dem Erzeugnis überein.
Aktuell: Jedes Dokument trägt Datum und Änderungsstand. Ungültige Fassungen werden eingezogen.
Verständlich: Sprache und Darstellung passen zur Zielgruppe.
Eindeutig: Benennungen, Nummern und Symbole sind einheitlich.
Verfügbar: Die Unterlage liegt dort, wo sie gebraucht wird.
Nachvollziehbar: Ersteller, Prüfer und Freigabe sind erkennbar.

Digitalisierung der Dokumentation

Digitale Erstellung

Technische Unterlagen entstehen heute fast immer am Rechner:

CAD-System: Zeichnungen und 3D-Modelle. Die Stückliste wird aus dem Modell erzeugt.
ERP-System: Stücklisten und Arbeitspläne liegen als Stammdaten vor und steuern Bestellung und Fertigung.
Textverarbeitung oder Redaktionssystem: Anleitungen entstehen aus wiederverwendbaren Bausteinen.
Fotos, Videos und 3D-Ansichten: Sie ergänzen den Text, zum Beispiel für Montageschritte.
Tabellenkalkulation: einfache Listen, Prüfprotokolle und Auswertungen.

Digitales Dokumentenmanagement

Ein Dokumentenmanagementsystem (DMS) ist eine Software, die Dokumente zentral ablegt, verwaltet und wieder auffindbar macht. Seine wichtigsten Funktionen:

Zentrale Ablage: Jedes Dokument gibt es nur einmal.
Versionierung: Jede Änderung wird festgehalten, nur die gültige Fassung ist im Umlauf.
Suche: Dokumente werden über Schlagworte, Nummern oder den Volltext gefunden.
Zugriffsrechte: Es ist geregelt, wer lesen, ändern und freigeben darf.
Freigabeablauf: Erstellen, prüfen und freigeben laufen in fester Reihenfolge.
Archivierung: Dokumente werden für die vorgeschriebene Dauer aufbewahrt.

An der Anlage rufen Mitarbeiter die Unterlagen am Terminal oder Tablet ab. Das setzt Datensicherung und geregelte Rechte voraus. Mehr dazu steht auf der Seite Datensicherheit und Datenschutz.

Stücklisten: Mengen-, Struktur- und Baukastenstückliste

Eine Stückliste ist das Verzeichnis aller Teile eines Erzeugnisses. Sie enthält mindestens Positionsnummer, Benennung, Menge und Einheit, meist auch eine Teilenummer. Drei Begriffe brauchst du dafür:

Erzeugnis: das fertige Produkt,
Baugruppe: mehrere Teile, die zusammen montiert werden,
Einzelteil: ein Teil, das nicht weiter zerlegt wird.

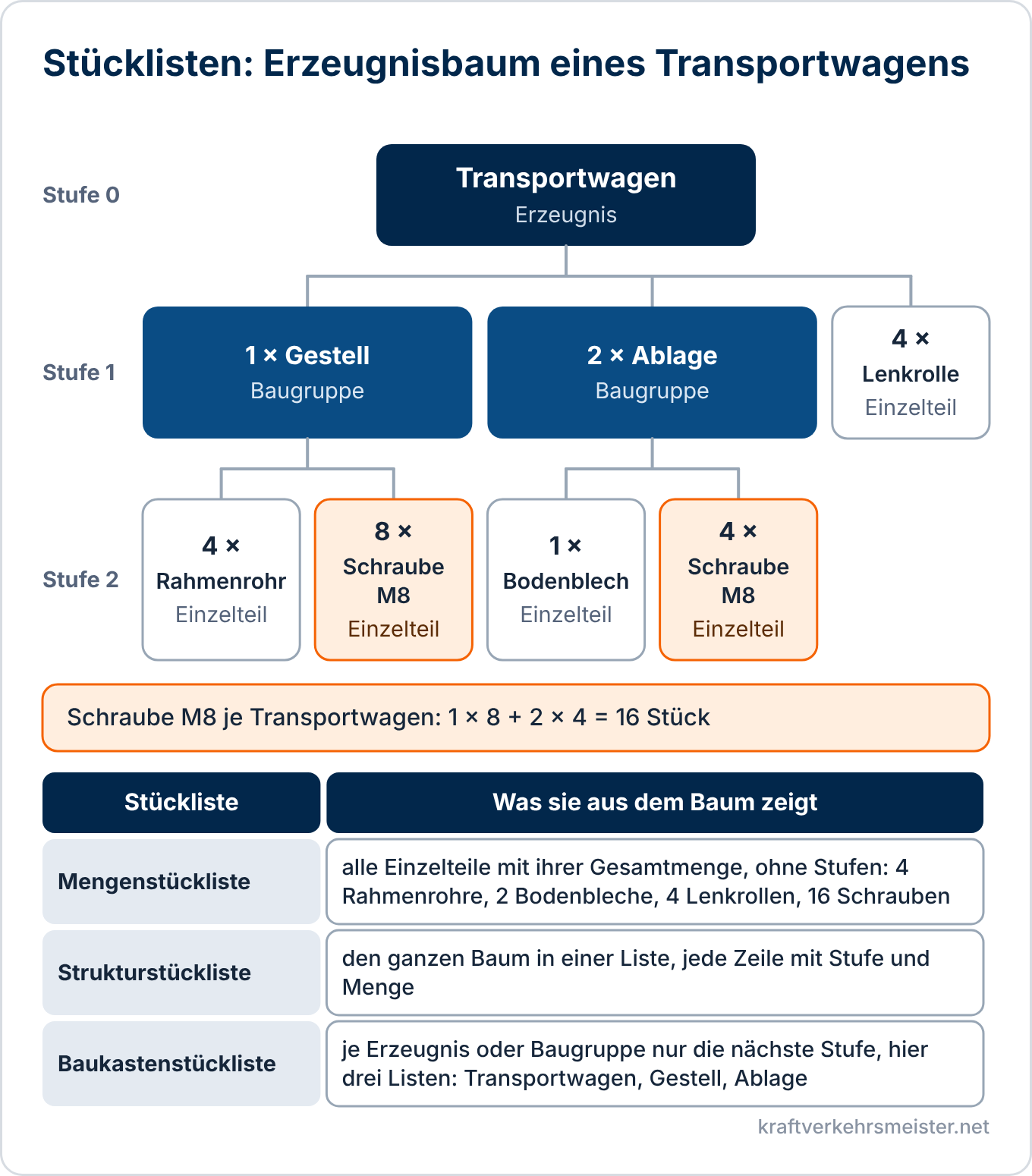

Das Beispiel ist ein Transportwagen. Er besteht aus einem Gestell, zwei Ablagen und vier Lenkrollen. Das Gestell besteht aus vier Rahmenrohren und acht Schrauben M8. Jede Ablage besteht aus einem Bodenblech und vier Schrauben M8. Der Erzeugnisbaum zeigt diesen Aufbau in Stufen.

Mengenstückliste

Die Mengenstückliste nennt jedes Einzelteil nur einmal, mit seiner Gesamtmenge im Erzeugnis. Der Aufbau ist nicht erkennbar.

Position	Benennung	Menge je Transportwagen
1	Rahmenrohr	4
2	Bodenblech	2
3	Lenkrolle	4
4	Schraube M8	16

Die Schraube kommt im Gestell und in beiden Ablagen vor: 1 × 8 + 2 × 4 = 16 Stück. Für 50 Transportwagen braucht der Einkauf also 800 Schrauben.

Strukturstückliste

Die Strukturstückliste zeigt den ganzen Aufbau in einer Liste. Jede Zeile trägt ihre Stufe. Die Menge gilt je übergeordneter Einheit.

Stufe	Benennung	Menge
1	Gestell	1
2	Rahmenrohr	4
2	Schraube M8	8
1	Ablage	2
2	Bodenblech	1
2	Schraube M8	4
1	Lenkrolle	4

Die Schraube steht hier zweimal, weil sie in zwei Baugruppen verbaut wird.

Baukastenstückliste

Die Baukastenstückliste enthält nur die nächste Stufe. Für das Erzeugnis und für jede Baugruppe gibt es eine eigene Liste. Im Beispiel sind es drei.

Stückliste für	Enthält	Menge	Art
Transportwagen	Gestell	1	Baugruppe
Transportwagen	Ablage	2	Baugruppe
Transportwagen	Lenkrolle	4	Einzelteil
Gestell	Rahmenrohr	4	Einzelteil
Gestell	Schraube M8	8	Einzelteil
Ablage	Bodenblech	1	Einzelteil
Ablage	Schraube M8	4	Einzelteil

Wird die Ablage auch in einem anderen Wagen verwendet, gilt ihre Liste dort unverändert. Daher kommt der Name Baukasten.

Die drei Stücklisten im Vergleich

	Mengenstückliste	Strukturstückliste	Baukastenstückliste
Zeigt	Gesamtmenge je Teil	Aufbau über alle Stufen	je Baugruppe nur die nächste Stufe
Vorteil	kurz und übersichtlich	Zusammenhang auf einen Blick	wenig Änderungsaufwand, mehrfach verwendbar
Nachteil	Einbauort nicht erkennbar	lang, gleiche Teile mehrfach	Gesamtbedarf muss errechnet werden
Typischer Einsatz	Einkauf, Kalkulation	Montage, Terminplanung	Konstruktion, ERP-System

Mit Stücklisten arbeiten viele Bereiche: Konstruktion, Einkauf, Arbeitsvorbereitung, Lager, Montage, Kalkulation und Instandhaltung.

Typische Fehler

Am Arbeitsplatz liegt eine veraltete Fassung.
Änderungen werden nur mündlich weitergegeben und nicht eingepflegt.
Für die Mengenstückliste wird nicht mit der Menge der Baugruppe multipliziert.
Struktur- und Baukastenstückliste werden verwechselt.
Dasselbe Teil trägt in verschiedenen Unterlagen verschiedene Bezeichnungen.
Dokumente liegen mehrfach an verschiedenen Orten, und niemand weiß, welches gilt.

Praxisbeispiel

In der Montage der Transportwagen ändert die Konstruktion die Lenkrolle, weil die bisherige unter Last zu schnell verschleißt. Die Stückliste wird im ERP-System geändert.

Am Montageplatz hängt aber noch ein alter Ausdruck. Zwei Tage lang werden die alten Rollen verbaut, 30 Wagen müssen nachgearbeitet werden.

Der Industriemeister zieht daraus drei Konsequenzen. Ausdrucke werden abgeschafft, die Mitarbeiter rufen die Stückliste am Terminal aus dem Dokumentenmanagementsystem ab. Jede Änderung wird erst nach Freigabe sichtbar und trägt einen Änderungsstand. Bei einer Änderung informiert er die Schicht und lässt das alte Material am Platz austauschen.

Typische Prüfungsfragen

In den IHK-Prüfungen können beispielsweise folgende Anforderungen auftreten:

Nennen Sie fünf Einsatzzwecke der technischen Dokumentation.
Beschreiben Sie vier Anforderungen an eine technische Dokumentation.
Erläutern Sie drei Vorteile eines digitalen Dokumentenmanagements.
Unterscheiden Sie Mengenstückliste, Strukturstückliste und Baukastenstückliste.
Erstellen Sie aus dem dargestellten Erzeugnisbaum die Mengenstückliste.
Nennen Sie drei Abteilungen, die eine Stückliste brauchen, und jeweils den Zweck.
Begründen Sie, warum eine Baukastenstückliste den Änderungsaufwand verringert.

Fazit

Technische Dokumentation hält fest, wie ein Erzeugnis aufgebaut ist, wie es hergestellt, bedient und gewartet wird. Sie muss vollständig, richtig, aktuell und verfügbar sein. Ein digitales Dokumentenmanagement sichert, dass alle mit derselben Fassung arbeiten.

Für die Prüfung solltest du Einsatzzwecke und Anforderungen nennen und die drei Stücklistenarten an einem Beispiel unterscheiden können: Die Mengenstückliste zeigt Gesamtmengen, die Strukturstückliste den ganzen Aufbau, die Baukastenstückliste nur die nächste Stufe.
